汽車傳感器作為汽車電子控制系統的關鍵組成部分，承擔著采集各類環境與車輛狀態信息的重要職責，其工作可靠性直接關系到汽車的行駛安全與性能表現。在汽車行駛過程中，傳感器往往要經歷劇烈的溫度變化，從寒冷冬季的 - 40℃到發動機艙附近的 125℃，這種極限溫差會對傳感器的精度、穩定性和使用壽命產生顯著影響。兩箱式冷熱沖擊試驗箱憑借其快速溫度切換能力和精準的環境模擬功能，成為評估汽車傳感器耐溫度沖擊性能的核心設備，為汽車傳感器的研發、生產和質量管控提供了堅實的技術支撐。
兩箱式冷熱沖擊試驗箱的測試原理與技術優勢

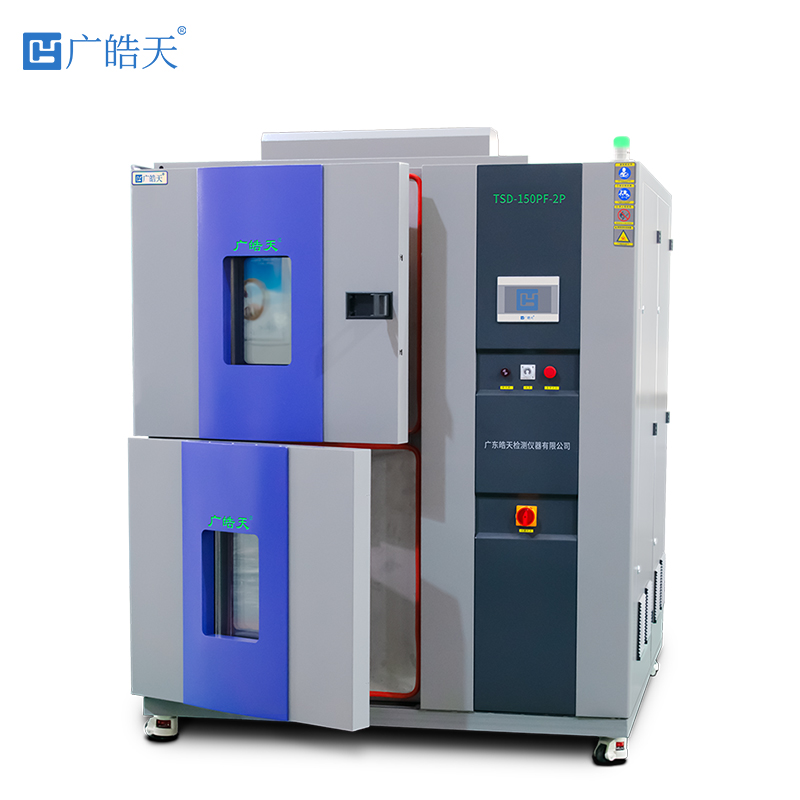

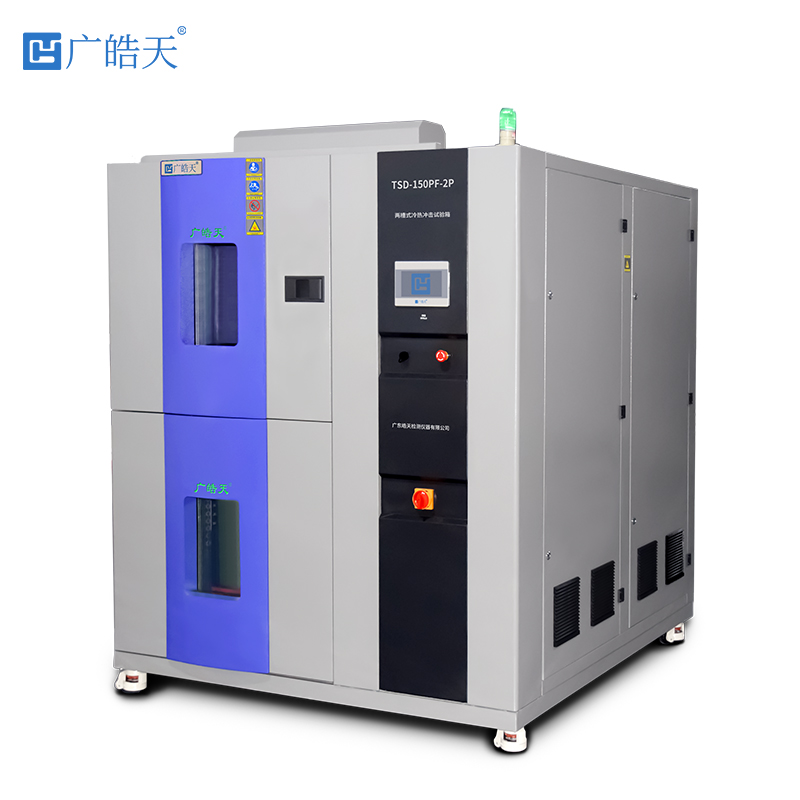

兩箱式冷熱沖擊試驗箱主要由高溫箱、低溫箱和樣品轉移機構三部分組成，其核心測試原理是通過將汽車傳感器在高溫環境與低溫環境之間進行快速切換，模擬傳感器在實際使用中可能遭遇的極限溫度沖擊。高溫箱通?？商峁?60℃-200℃的高溫環境，低溫箱則能實現 - 70℃-0℃的低溫條件，樣品轉移機構可在 10 秒內將傳感器從一個箱體轉移至另一個箱體，確保溫度沖擊的瞬間性和劇烈性，滿足 IEC 60068-2-14、GB/T 2423.22 等國際和國內測試標準對溫度沖擊測試的嚴苛要求。
相較于傳統的單箱式冷熱沖擊試驗箱，兩箱式設備具有顯著的技術優勢。首先，高溫箱和低溫箱獨立控溫，可分別精準維持設定的高溫和低溫，避免了單箱式設備因溫度交替調節導致的能量損耗和控溫精度下降問題，溫度控制精度可達 ±2℃，溫度均勻性在 ±3℃以內。其次，快速轉移機構保證了傳感器在高溫與低溫環境之間的切換時間極短，能最大限度地模擬真實工況下的溫度突變，更準確地激發傳感器內部可能存在的潛在缺陷，如材料熱脹冷縮不一致導致的結構松動、焊點疲勞開裂等。此外，兩箱式結構可容納更多數量或更大尺寸的汽車傳感器，支持批量測試，提高測試效率，滿足汽車制造業的規?；a(chǎn)需求。
汽車傳感器的兩箱式冷熱沖擊測試流程
汽車傳感器種類繁多，包括溫度傳感器、壓力傳感器、加速度傳感器、氧傳感器等，不同類型的傳感器對溫度沖擊的敏感程度和測試要求存在差異，但基本測試流程大致相同，主要包括測試前準備、參數設定、循環測試和結果評估四個階段。
在測試前準備階段，需對汽車傳感器進行外觀檢查，確保傳感器表面無破損、引腳無彎曲或氧化現象，避免因傳感器本身的物理缺陷影響測試結果的準確性。隨后，根據傳感器的安裝方式和實際工作狀態，設計專用的固定夾具，將傳感器牢固地安裝在樣品架上，保證傳感器在轉移過程中不會發生位移或碰撞，同時確保傳感器的感測部位能夠充分暴露在高低溫環境中，與箱內空氣充分接觸，實現快速的溫度交換。此外，還需連接傳感器的信號輸出線至外部數據采集設備，如示波器、萬用表或?qū)Ｓ玫膫鞲衅鳒y(cè)試系統，以便實時監測傳感器在溫度沖擊過程中的輸出信號變化。
參數設定是測試流程的關鍵環節，需根據傳感器的應用場景和相關行業標準確定具體的測試參數。對于安裝在發動機艙內的溫度傳感器和壓力傳感器，考慮到發動機啟動和停止時的劇烈溫度變化，高溫設定通常為 150℃，低溫設定為 - 40℃，每個溫度段的保持時間為 30 分鐘，溫度沖擊循環次數設定為 500 次，以模擬傳感器在汽車使用壽命內可能經歷的溫度沖擊總量。對于安裝在車身外部的環境光傳感器，高溫可設定為 85℃，低溫為 - 30℃，保持時間 20 分鐘，循環次數 300 次。在參數設定過程中，還需對樣品轉移時間、箱內風速等輔助參數進行設置，一般要求轉移時間≤10 秒，箱內風速保持在 1-2m/s，確保傳感器能夠快速達到箱內設定溫度。
循環測試階段由試驗箱自動完成，設備按照設定的參數交替將傳感器置于高溫箱和低溫箱中，并通過數據采集設備實時記錄傳感器的輸出信號。在高溫階段，監測傳感器在高溫環境下的信號漂移情況，如溫度傳感器的測量誤差是否超出允許范圍；在低溫階段，觀察傳感器是否出現信號中斷、響應延遲等現象，如加速度傳感器在低溫下能否準確捕捉車輛的加速度變化。測試過程中，設備會自動記錄每個循環的高溫保持時間、低溫保持時間、溫度極值等數據，形成完整的測試日志，為后續的結果評估提供依據。
測試結束后，進入結果評估階段。首先對傳感器進行外觀檢查，查看是否有裂紋、變形、引腳脫落等物理?yè)p傷；然后通過專業設備檢測傳感器的電氣性能，如測量傳感器的輸出信號精度、響應時間、線性度等參數，并與測試前的初始參數進行對比。若傳感器在 500 次溫度沖擊循環后，外觀無明顯損傷，輸出信號精度變化在 ±2% 以內，響應時間變化不超過 10%，則判定該傳感器通過測試，具備良好的耐溫度沖擊性能；反之，若出現物理?yè)p壞或性能參數超出允許范圍，則需分析失敗原因，可能是傳感器內部封裝材料選擇不當、焊點工藝不合格或電路設計存在缺陷等，為傳感器的改進提供方向。
兩箱式冷熱沖擊測試對汽車傳感器可靠性的提升作用
汽車傳感器工作環境復雜多變，尤其是在惡劣氣候條件下，如寒冷地區的冬季冷啟動、高溫地區的夏季暴曬后淋雨等，溫度的急劇變化會對傳感器的性能產生嚴重影響。兩箱式冷熱沖擊試驗箱通過模擬這些苛刻溫度沖擊場景，能夠有效暴露傳感器在設計、材料和制造過程中存在的潛在問題，從而推動傳感器可靠性的提升。
在材料層面，溫度沖擊會導致傳感器內部不同材料（如金屬外殼、陶瓷基底、塑料封裝等）因熱膨脹系數差異而產生內應力，長期反復的應力作用可能引發材料疲勞、開裂。通過兩箱式冷熱沖擊測試，可以篩選出更適合惡劣溫度環境的材料組合，例如采用低膨脹系數的陶瓷材料作為傳感器基底，搭配耐高溫的硅膠封裝，減少材料間的應力差異，提高傳感器的結構穩定性。
在制造工藝方面，測試能夠發現焊接、封裝等工藝環節的缺陷。傳感器引腳與電路板的焊點在溫度沖擊下容易因熱脹冷縮產生疲勞，導致虛焊或脫焊，兩箱式冷熱沖擊測試可加速這一過程，使?jié)撛诘暮更c(diǎn)問題提前暴露。通過對測試后失效的傳感器進行解剖分析，企業可以優化焊接工藝參數，如調整焊接溫度、時間和焊錫量，采用回流焊代替手工焊接，提高焊點的強度和可靠性。
在設計優化上，測試數據為傳感器的電路設計提供了重要參考。例如，某些壓力傳感器在低溫沖擊下會出現輸出信號漂移，經分析發現是電路中的電容在低溫下容量變化過大所致，工程師可根據測試結果更換低溫性能更穩定的電容型號，或在電路中增加溫度補償電路，抵消溫度變化對傳感器輸出的影響。同時，通過測試不同結構設計的傳感器在溫度沖擊下的表現，可優化傳感器的內部結構布局，如合理安排元器件的位置，避免敏感元件靠近熱源或易受溫度沖擊的區域，提升傳感器的整體耐溫沖擊能力。
兩箱式冷熱沖擊試驗箱作為汽車傳感器可靠性測試的重要手段，其應用不僅確保了傳感器在苛刻溫度環境下的穩定工作，也為汽車制造業的高質量發展提供了有力保障。隨著汽車智能化、電動化的不斷推進，對汽車傳感器的性能要求日益提高，兩箱式冷熱沖擊試驗箱將朝著更高溫度范圍、更快溫度切換速度、更智能化的方向發展，如集成 AI 算法實現測試數據的自動分析和故障預警，進一步提升測試效率和準確性，為汽車傳感器的技術創新和品質升級持續賦能。
